JTSM06
3H INC.
المزايا
تجهيزات باب الرفع والانزلاق بالتفصيل
✓ متانة عالية لتجهيزاتنا بسبب جودة التصنيع العالية
✓ تشغيل سهل للغاية - حتى مع الأحزمة الكبيرة والثقيلة - رفع أحمال تصل إلى 300 كجم مع تقليل الاستهلاك بنسبة تصل إلى 50%.
✓ مناسبة للاستخدام في المنازل منخفضة الطاقة والمنازل السلبية
✓ يمكن تحقيق فتحات مرور واسعة بعرض يصل إلى 3300 ملم وارتفاع للإطار يصل إلى 3750 ملم.

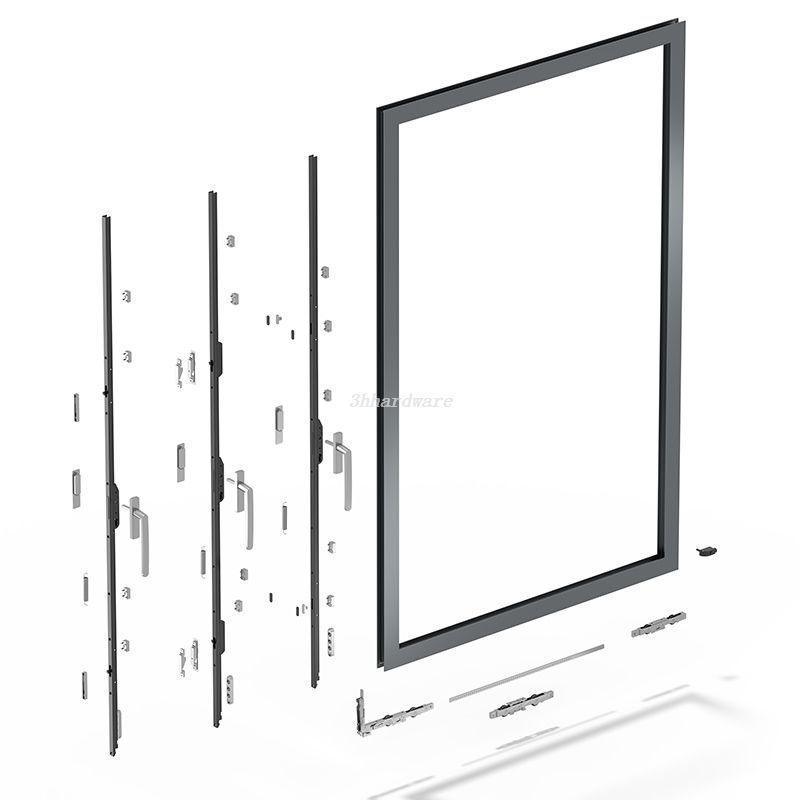

المكونات الرئيسية
إعدادات
إعدادات
رقم البند | JTSM06 |
مقاس | Grooved القياسية |
طلب | شرفة ، غرفة أشعة الشمس ، باب التقسيم |
تحمل الحمل | الحد الأقصى للحمل المحمل من وشاح واحد هو 300 كجم |
مادة | 304 الفولاذ المقاوم للصدأ ، سبيكة الألومنيوم |
المعالجة السطحية | طلاء مسحوق |
لون | المقابض مخصصة ، والآخر طبيعي |

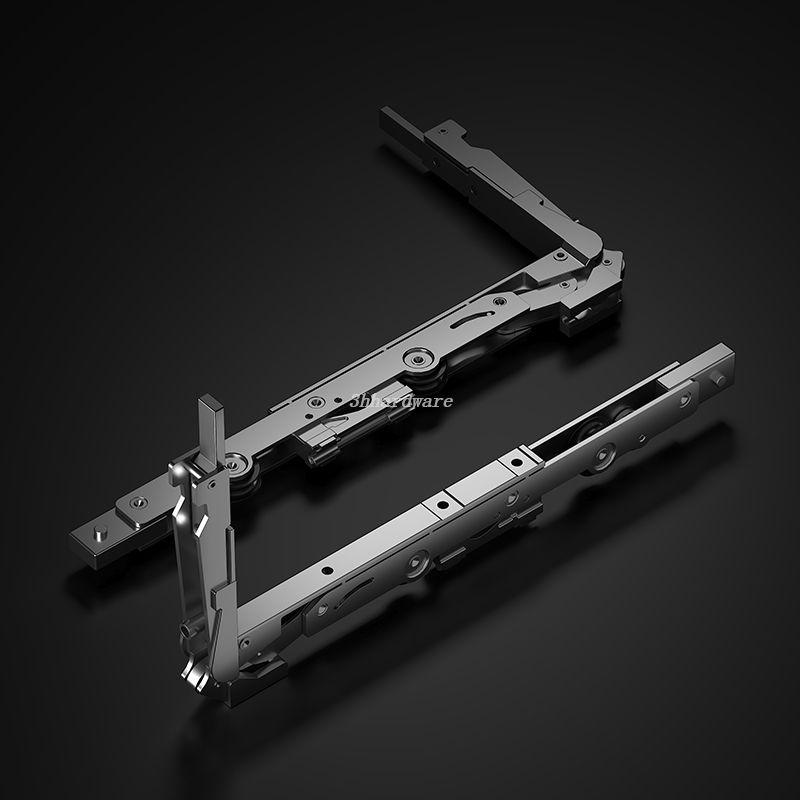

عناصر | أجزاء النقل ، أجزاء الأسطوانة الأمامية ، أجزاء الأسطوانة الخلفية ، الأجزاء التابعة ، المقبض ، أجزاء الأسطوانة الوسطى ، شريط إغلاق المطاط |
وظيفة | متينة ، موثوقة |
طَرد | صندوق |
مواصفة
| لا. | رقم البند | غرض | كتي | وصف |

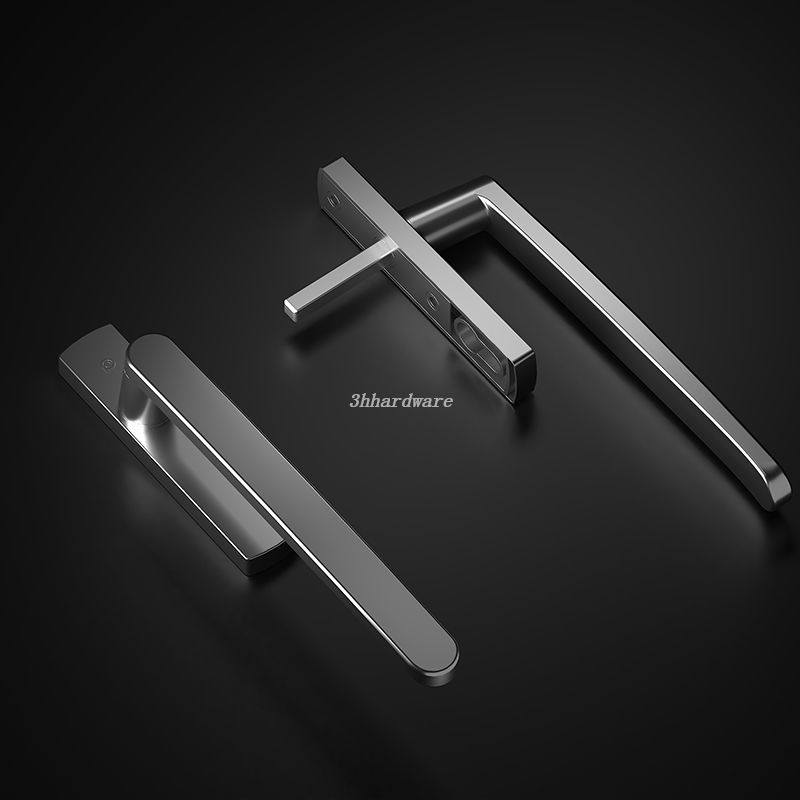

| 1 | JCZM21 | مقبض الباب | 1 | سبيكة الألومنيوم ، رش |
| 2 | JTSM06-01 | قضيب الإرسال | 1 | الصلب الكربوني ، الرش |

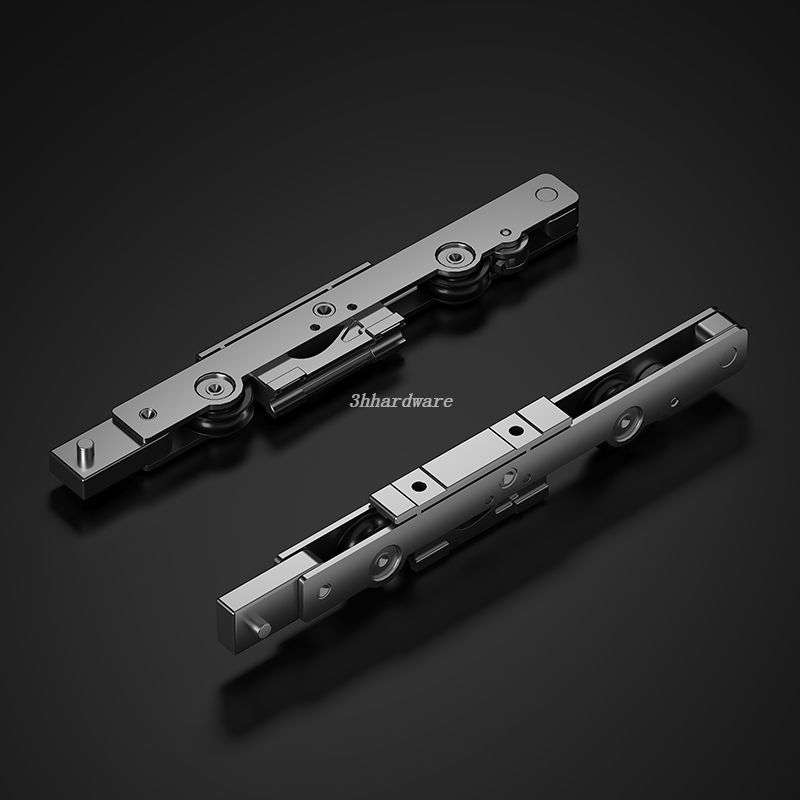

| 3 | JTSM06-02 | الأسطوانة الأمامية | 1 | سبيكة الزنك ، الرش |
| 4 | JTSM06-03 | الأسطوانة الخلفية | 1 | سبيكة الزنك ، الرش |
| 5 | JTSM06-04 | مقعد قفل | 2 | يلقي الصلب ، الطلاء |
| 6 | JTSM06-05 | كتلة الأسطوانة | 4 | نايلون ، طبيعي |
| 7 | JTSM06-06 | كتلة مكافحة ضرب | 1 | نايلون ، طبيعي |
| 8 | JTSM06-07 | كتلة وسادة قصيرة | 8 | سبيكة الألومنيوم ، طبيعية |
| 9 | JTSM06-08 | كتلة وسادة طويلة | 1 | سبيكة الألومنيوم ، طبيعية |
| 10 | JTSM06-09 | كتلة الحد الأسطوانة | 1 | يلقي الصلب ، الطلاء |
| 11 | JTSM06-10 | توصيل المحور | 2 | يلقي الصلب ، الطلاء |
| 12 | JTSM06-11 | ربط قضيب | 1 | الصلب الكربوني ، الطلاء |
| 13 | JTSM06-12 | ربيع | 1 | المنجنيز الصلب ، رش |
| JTSM07-06 | الأسطوانة الوسطى | 1 | سبيكة الزنك ، الرش | |
| JSX ** y-** t | قفل اسطوانة | 1 | النحاس ، الطلاء | |
| مجموعة التثبيت | 1 | / |
وصف المنتج
محمل الحمل الأقصى هو 300 كجم. إطار نحيف ، عرض أوسع. نطاق افتتاح كبير ، أداء جيد للمياه.
تحديد المواقع في الإرادة.
تحميل
تحميل
قم بتنزيل وثائقنا الفنية الخاصة بتركيبات الرفع والانزلاق.
تبسيط التخطيط والإنتاج الخاص بك.
دليل تعليمات المنتج لنظام الرفع والانزلاق JTSM06 وJTSM07
